应用背景
罐体（石油、LNG、粮食、食用油等）是能源、粮油、化工行业的 “存储心脏”，但长期运行中面临不均匀沉降引发的安全与经济风险，传统监测方式完全无法满足需求，具体痛点如下：
1. 安全风险：沉降可能直接引发重大事故
?石油 / LNG 储罐：介质易燃易爆，不均匀沉降会导致罐壁焊缝开裂、罐底与基础脱离，引发泄漏 —— 石油泄漏易触发火灾爆炸，LNG泄漏会造成冻伤、窒息，甚至爆炸（如某石化厂曾因沉降导致原油罐泄漏，直接损失超千万元）。
?粮食 / 食用油储罐：粮食长期堆积导致基础受力不均，沉降会使罐体倾斜、粮食侧翻；食用油酸败后有腐蚀性，沉降加速罐壁腐蚀穿孔，造成原料浪费与环境污染。
2. 传统监测方式的 “致命短板”

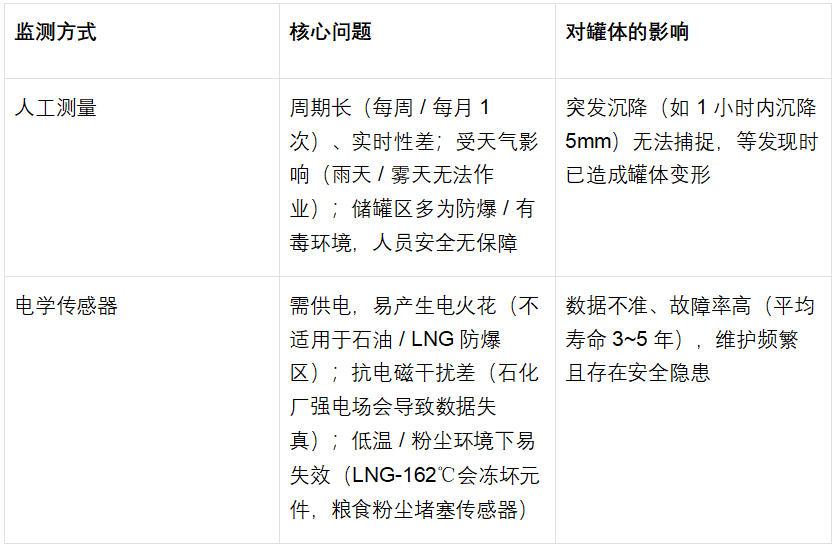

目前行业常用的 “人工测量（水准仪 / 全站仪）”“电学传感器（应变片）” 完全无法适配罐体需求，具体问题如下：
3. 合规要求：国家强制监管倒逼升级
根据《石油化工储运系统罐区设计规范》（GB 50770）、《液化天然气接收站工程设计规范》（GB 51156）等标准，危化品储罐（石油、LNG）必须实时监测结构沉降，传统离线监测方式已无法通过监管验收，企业面临处罚风险。
4. 不同罐体的差异化痛点
?石油储罐：罐容大（1~10 万 m3）、户外部署，需防爆 + 耐温湿度变化（-20~60℃）+ 多点覆盖（避免局部沉降遗漏）。
?LNG 储罐：低温（-162℃）、高压，需传感器耐极寒 + 无源安全（杜绝电火花）。
?粮食储罐：粉尘多、介质重量动态变化（进出粮导致基础受力波动），需传感器防堵塞 + 抗冲击。
?食用油储罐：介质有腐蚀性（尤其是酸败植物油），需传感器耐腐（如 316 不锈钢外壳）。
技术原理

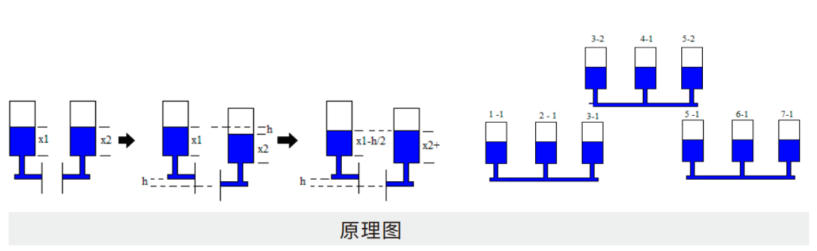

1. 核心技术原理：光信号捕捉微小沉降
微特技术的光纤光栅传感系统，核心是利用 “光纤光栅的应变 - 波长特性” 实现高精度监测，具体流程如下：
a.感知沉降：将光纤光栅水准仪安装在罐体关键部位（如罐壁底部、基础承台），当罐体沉降时，传感器随罐体同步位移，带动光栅产生微小应变，导致光栅反射光的 “中心波长” 偏移。
b.信号采集：光纤解调仪实时采集波长信号，通过微处理器将 “波长偏移量” 转化为具体沉降量（单位：mm），精度可达 0.01mm。
c.数据传输与报警：解调仪通过 4G/5G 或以太网将数据传输至监控软件，当沉降量超过预设阈值（如单次沉降＞5mm），软件立即触发声光报警、短信通知，并在点位图上标注故障位置（如 “罐壁底部 3 号点沉降 6.2mm”）。

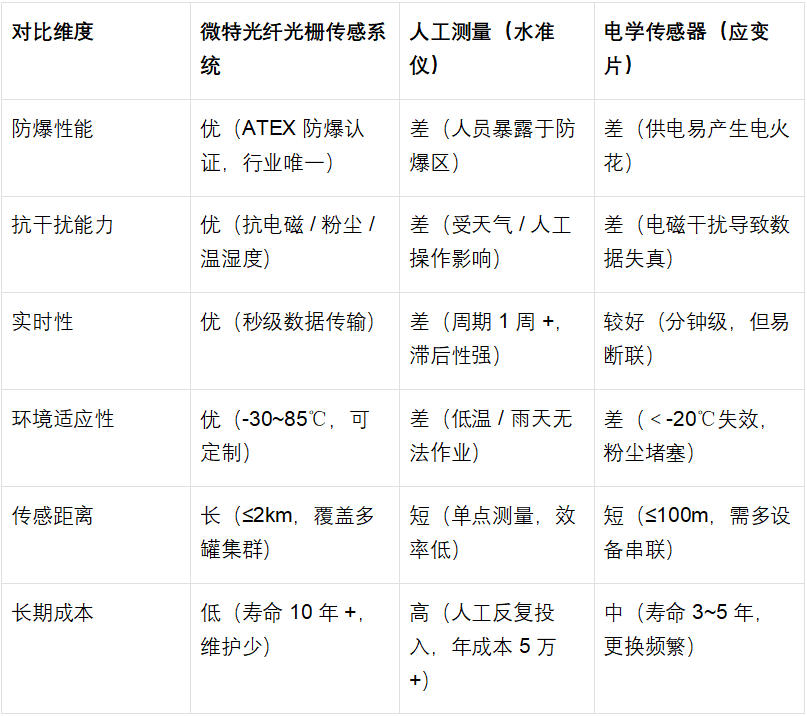

2. 技术路线对比：光纤光栅 vs 传统技术
相比人工测量、电学传感器，光纤光栅技术在 “安全性、环境适应性、实时性” 上全面领先，是罐体沉降监测的最优解：
3. 技术路线选择理由
?防爆优先：针对石油、LNG 等 0 区 / 1 区防爆场景，无源光纤传感器从根源杜绝电火花风险，解调仪的 ATEX 认证是行业内少数能满足严苛防爆要求的设备。
?全场景适配：独创的 “温度自补偿技术” 无需额外传感器，在 - 30~85℃环境下精度不变；可定制解决不同罐体的环境痛点。
?高精度 + 长距离：1‰F.S. 精度（量程 0~100mm 时误差≤0.1mm）能捕捉 2mm 的微小沉降，提前预警；2km 传感距离可覆盖大型罐区（如 10 个储罐集群），减少设备投入。
解决方案：从部署到落地的全流程
微特罐体沉降在线监测系统采用 “传感层 + 采集层 + 管理层” 三层架构，结合定制化安装流程，确保适配不同罐体需求。

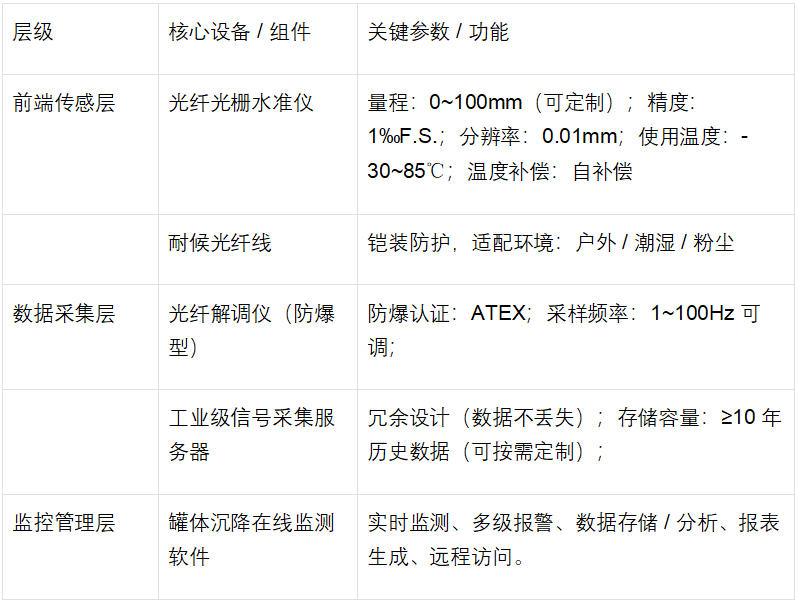

1. 系统核心组成
核心优势
1. 安全价值：从 “被动应对” 到 “主动预防”
?实时预警：秒级捕捉微小沉降，通过系统提前发现罐底沉降，及时加固基础，避免罐壁开裂；
?本质安全：无源光纤 + ATEX 防爆解调仪，在 LNG 罐区完全杜绝电火花风险，相比电学传感器安全等级提升 3 个量级；
?合规达标：自动生成沉降报表（日报 / 月报），直接作为监管检查依据，避免企业因监测不合规被处罚。
2. 经济价值：降本增效，长期收益
?降低人工成本：替代人工测量；
?延长设备寿命：通过及时沉降干预，避免罐体因受力不均导致的结构损伤，延长储罐寿命 （间接节约更换成本）；
?减少停机损失：传统方式发现沉降需紧急停机，系统提前预警可在非高峰时段维护，每年减少损失数十万元。
3. 管理价值：智能化升级
?远程掌控：支持手机 / PC端查看，管理人员在办公室即可掌握多罐区状态（如同时监测 5 个 LNG 储罐），无需现场值守；

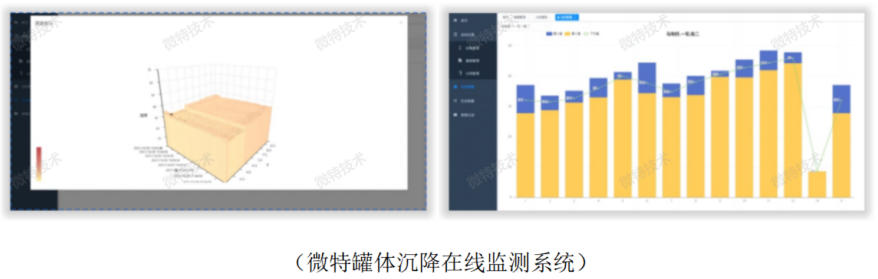

?数据驱动决策：软件自动生成沉降趋势曲线，辅助制定基础加固计划；
?低维护负担：光纤传感器寿命长（工业级应用一般环境下可达20年），相比电学传感器维护频率降低 80%。
该系统适用于石油、LNG、粮食、食用油等罐体运用场景。
因罐体沉降监测系统多根据罐体实际情况进行设计，请联系15007203040（微信同号）付工，对接相关事宜，以便为您提供更好的服务。
